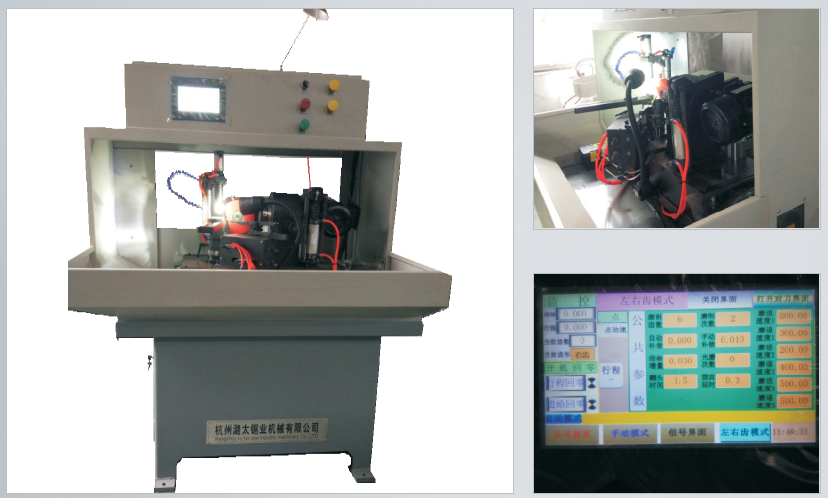

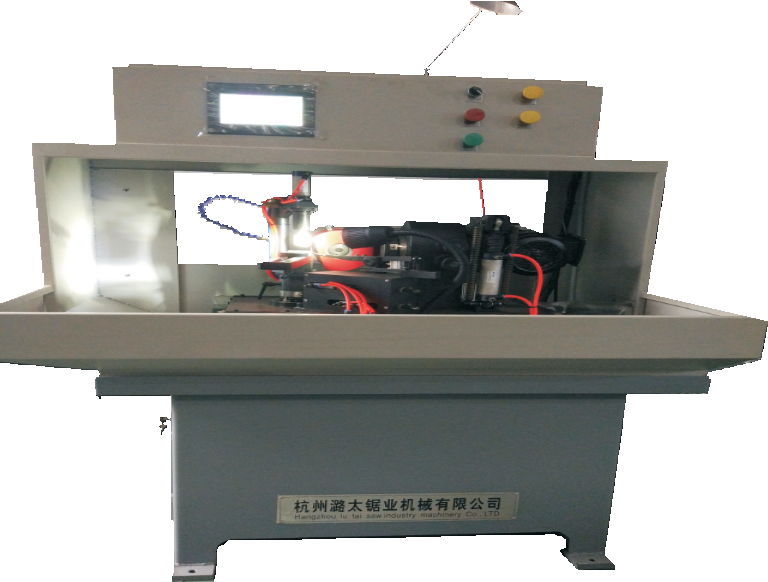

自动后角磨齿机 ZHM600
1 / 3
    |
  • |
  • |
  • |

机器特点Machine features

◆本机是对合金圆锯片后角研磨的专用自动化设备。

◆整体工作部分采用加厚加强铸件底座,稳定性好,磨出产品精度高。

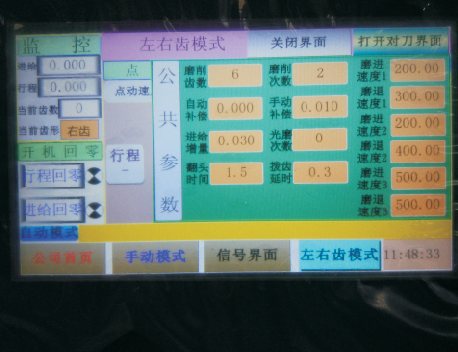

◆常用齿型可一次性磨削完成,左右齿、左右平、左左左右、右右右左,可任意设定特殊齿形(梯齿除外)。

◆对左右齿进行了优化调整,操作方便,将右齿全部磨完、再磨左齿,减少了磨头摆动次数,提升了工效也提高了机械寿命。

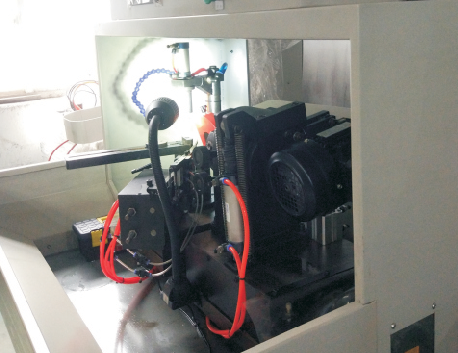

◆砂轮磨削有自动补偿功能,砂轮磨损自动补偿,保证了齿高差的一致性,提高了产品精度。


技术参数Technical dates

◆锯片直径:φ110—φ600mm

◆内孔直径:φ20-φ30mm(特殊规格可定制)

◆齿距范围:7—50mm

◆后角角度:0°— +30°

◆砂轮摆角:-15°— +15°

◆砂轮规格:φ125×φ20×5mm

◆砂轮粒度:230#—430#(推荐选用)

◆砂轮行程:0—25mm

◆磨齿速度:建议20齿/分钟,可调节

◆工作气压:≥0.45MPa

◆电源电压:AC380V(三相四线)

◆功    率:2.5KW

◆重    量:550kg

◆机床尺寸:1230mm×900mm×1370mm
