机器特点Machine features

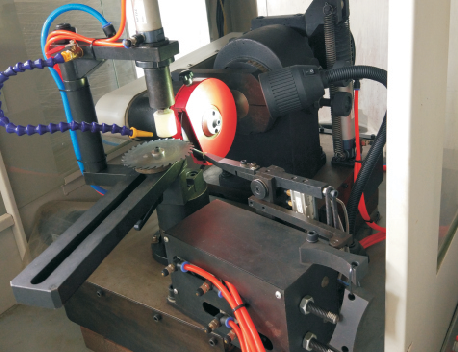

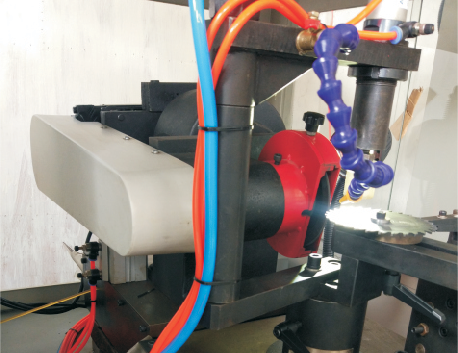

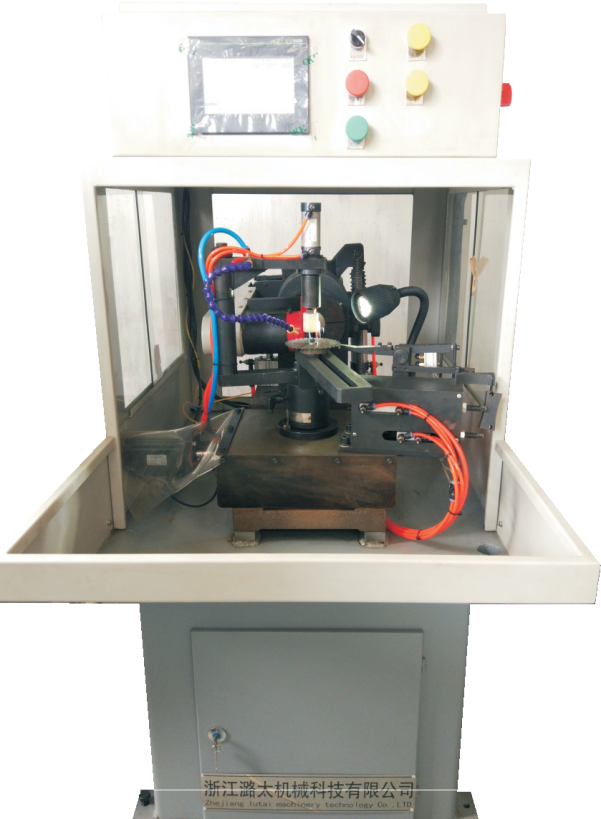

◆本机是对合金圆锯片前角研磨的专用自动化设备。

◆整体工作部分采用加厚加强铸件底座，稳定性好，磨出产品精度高。

◆常用齿型可一次性磨削完成，左右齿、左右平、左左左右、右右右左，可任意设定特殊齿形。

◆对左右齿进行了优化调整，操作方便，将右齿全部磨完，再磨左齿，减少了磨头摆动次数，提升了工效也提高了机械寿命。

◆砂轮磨削有自动补偿功能，砂轮磨损自动补偿，保证了齿高差的一致性，提高了产品精度。

技术参数Technical dates

◆锯片直径：φ110—φ600mm

◆内孔直径：φ20—φ30mm（特殊规格可定制）

◆齿距范围：7—50mm

◆前角角度：-10°— +20°

◆砂轮摆角：-15°— +15°

◆砂轮规格：φ125×φ20×3mm

◆砂轮粒度：230#—430#（推荐选用）

◆砂轮行程：0-25mm

◆磨齿速度：建议20齿/分钟，可调节

◆工作气压：≥0.45MPa

◆电源电压：AC380V（三相四线）

◆功    率：2.5KW

◆重    量：550kg

◆机床尺寸：1230mm×900mm×1370mm
