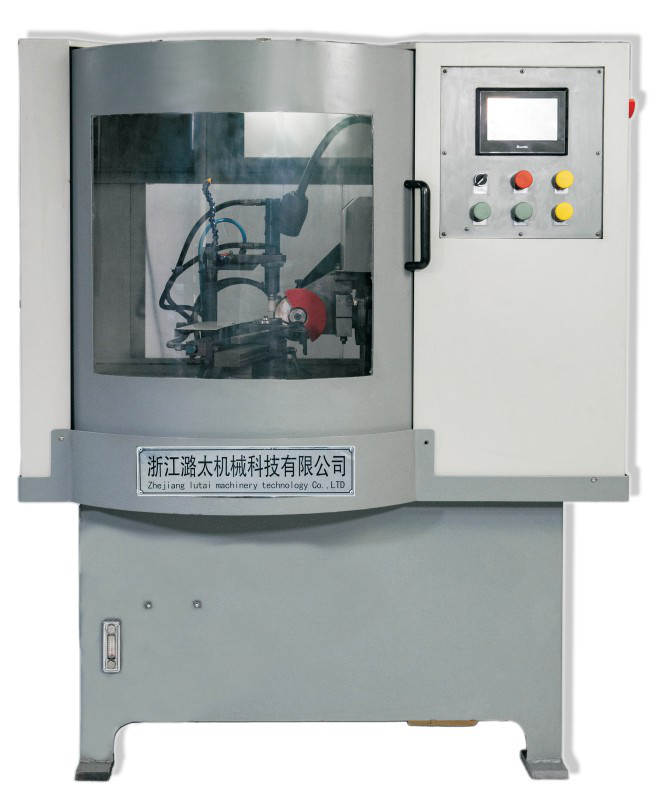

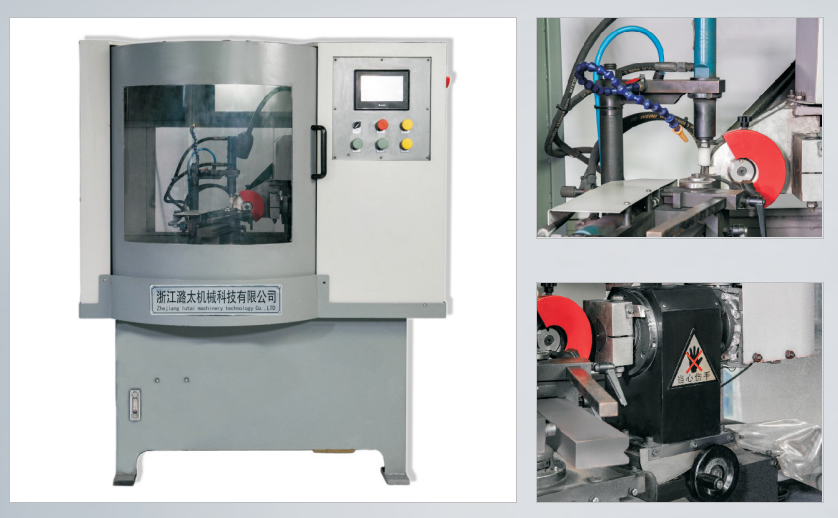

全智能前后角磨齿机 QZNM500(修磨锯片专用)

时间:2021-02-02 17:32:48点击数: 275次
4 张,当前第 1上一张 | 下一张 幻灯播放

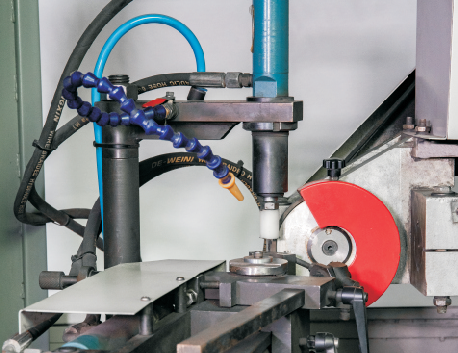

全智能前后角磨齿机 QZNM500(修磨锯片专用)
1 / 3
    |
  • |
  • |
  • |

机器特点Machine features

◆本机是对合金圆锯片进行修磨的专用自动化设备。

◆兼顾了前角与后角的磨削工艺,调整简单方便。

◆整体工作部分采用铸件底座,稳定性好,磨出产品精度高。

◆采用三个步进电机驱动,PLC系统控制,操作程序设计简洁方便。

◆拨齿、压片由液压动力提供,稳定可靠。

◆研磨齿型任意组合,您只需简单调整,本机就可以自动一次性将锯片研磨完成。如左右齿、左左左右、右右右左、左右左右平、梯平齿等,基本涵盖所有合金锯片的齿型要求。

◆砂轮摆角范围正负45度,基本涵盖所有合金锯片的参数要求。

◆砂轮磨削有自动补偿功能,砂轮磨损自动补偿,保证了齿高差的一致性,提高了产品精度。


技术参数Technical dates

◆锯片直径:φ110—φ500mm

◆内孔直径:φ20—φ30mm(特殊规格可定制)

◆齿距范围:7—50mm

◆前角角度:-5°— +20°

◆后角角度:0°— +30°

◆砂轮摆角:-45°— +45°

◆砂轮规格:φ125×20(后角)φ125×32(前角)

◆砂轮粒度:180#—430#(推荐选用)

◆砂轮行程:0—25mm

◆磨齿速度:10-20齿/分钟,可调节

◆工作气压:≥0.45MPa

◆电源电压:AC380V(三相四线)

◆功    率:2.5KW

◆重    量:660kg

◆机床尺寸:1305mm×1000mm×1715mm
